斗齒是露天礦電鏟上的主要易損件，鑄件單重130kg，材質(zhì)為ZGMnl3，輪廓尺寸為944mm×300mm×150mm，通常用傳統(tǒng)的砂型鑄造工藝生產(chǎn)這類鑄件。由于砂芯多，工序復(fù)雜，既費(fèi)工又費(fèi)時(shí)，而且對(duì)工人的技術(shù)操作水平要求較高，因此生產(chǎn)出來的斗齒飛邊毛刺也很難清理，廢品率高。消失模鑄造在技術(shù)上和經(jīng)濟(jì)上有許多優(yōu)點(diǎn)：

（1）不用型芯，可省掉造芯工序及相關(guān)設(shè)備。

（2）無分型面，也沒有芯頭間隙，因而鑄件上無飛邊和毛刺。

（3）可以減少甚至取消起模斜度，也無需考慮分型負(fù)數(shù)及砂芯負(fù)數(shù)等工藝參數(shù)，提高了鑄件的尺寸精度。

（4）發(fā)泡模容易粘合組裝。

（5）作業(yè)環(huán)境好，生產(chǎn)成本低。

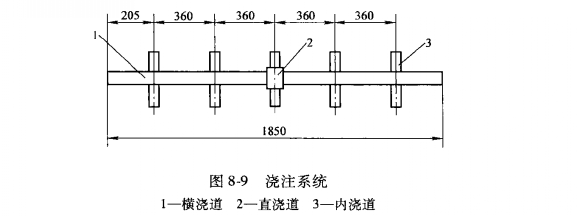

為了發(fā)揮消失模鑄造的優(yōu)勢，提高工藝成品率，可采用群鑄的方法鑄造斗齒。利用底抽式負(fù)壓砂箱，一箱擺放10件，斗齒的尖部朝下，相互平行地放于砂箱內(nèi)部，橫澆道的兩側(cè)各放5件，如圖8-9所示，采用封閉式澆注系統(tǒng)，無需設(shè)置冒口。

澆注時(shí)，先點(diǎn)通直澆道，然后平穩(wěn)快速地澆注，使鋼水始終充滿澆口杯直到澆注結(jié)束。這樣直澆道內(nèi)的EPS迅速汽化，并在短時(shí)間內(nèi)就被鋼水充滿，可以有效地防止負(fù)壓抽吸氣體進(jìn)入型腔，同時(shí)可在澆注系統(tǒng)內(nèi)建立起一定的靜壓力，使鋼水在充填過程中不易卷入氣體、殘?jiān)捎行У乇苊鈿饪?、殘?jiān)热毕荩瑫r(shí)也可防止因鑄件產(chǎn)生局部塌箱而造成廢品。

消失模鑄造得到的鑄件成形良好，幾何尺寸完全符合要求；鑄件表面質(zhì)量好，無飛邊毛刺、無縮孔、縮松現(xiàn)象，無冒口；使清鏟、切割工作量減少了50％；鑄件的成品率比傳統(tǒng)的砂型鑄造提高了40％以上。
