1.斗齒的磨損方式屬于高沖擊滑動(dòng)磨料磨損。由于有高的接觸應(yīng)力，要求斗齒的韌性好，由于硬礦石與斗齒表面以較快速度滑動(dòng)，要求材料越硬越好，用兩種材料復(fù)合制造才能滿足上述要求。以高錳鋼或低碳低合金鋼為基體，以簡(jiǎn)單工藝鑲鑄鋼結(jié)硬質(zhì)合金或高鉻-白口鐵能有效的提高斗齒耐磨性，可以充分發(fā)揮兩類材料的韌一硬結(jié)合的特點(diǎn)。

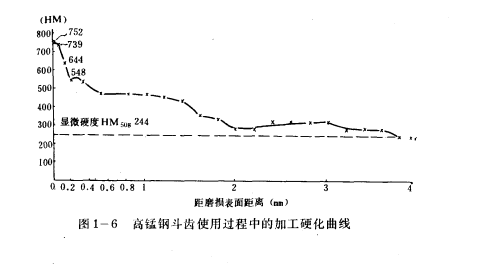

2.在斗齒使用過(guò)程中，由于巖石與斗齒材料的相互作用，高錳鋼硬化的最高硬度達(dá)HM700以上，硬化層的厚度達(dá)8mm以上；這種作用可使合金鋼產(chǎn)生絕熱剪切層；白口鐵中的碳化物發(fā)生彎曲，這些結(jié)果證明了磨損過(guò)程中磨料與材料瞬時(shí)的劇烈變化程度，為研究磨損機(jī)理提供了依據(jù)。

3.鑲鑄工藝中需注意澆注溫度、打箱時(shí)間、硬塊在鑲鑄部分的容積比，熱處理規(guī)范的正確選擇，這樣才能使得斗齒保證不斷裂條件下的最好耐磨性。
